编译原理复习P2

发表于 2026-06-18 更新于 2026-06-29 分类于编译原理本文字数： 4.4k 阅读时长 ≈ 16 分钟

本文是题目导向的，立足于期末考试可能会出现的题目，并且对于提到的相关概念做了一个简单整理

运行时存储结构 (Runtime Storage Organization)

程序的运行时内存通常划分为三个主要区域，分别存放不同生命周期的数据：

代码区 (Code Segment)：存放编译后的机器指令（如 main 和 sub 函数的代码）。由于大小在编译时已知，属于静态区域。
静态数据区 (Static Data Segment)：存放编译时大小已知的数据对象。
- 包括：全局变量（如 $int$ $m=10$）、全局常量、编译器产生的辅助数据。
- 生命周期：贯穿整个程序运行过程。
动态数据区 (Dynamic Data Segment)：存放运行时动态产生的数据，分为栈区和堆区。
- 栈区 (Stack)：存放活动记录 (Activation Record)，即函数调用的栈帧。遵循后进先出（LIFO）原则。由 BP (栈底指针) 和 SP (栈顶指针) 管理。
- 堆区 (Heap)：存放生命周期不确定的数据（如 malloc/new 申请的对象），由程序员手动释放或由垃圾回收器管理。

栈帧结构 (Stack Frame Layout)

一个典型的 C 语言栈帧（活动记录）通常包含以下内容（从高地址到低地址）：

局部变量 (Local Variables)
旧的 BP 值 (Control Link / Dynamic Link)：保存调用者的栈底指针，用于函数返回时恢复栈。
返回地址 (Return Address)：被调用函数执行完后，应回到调用者代码中的位置。
返回值 (Return Value)：存放函数返回给调用者的结果。
实参 (Arguments/Parameters)：调用者传递给被调用函数的参数。

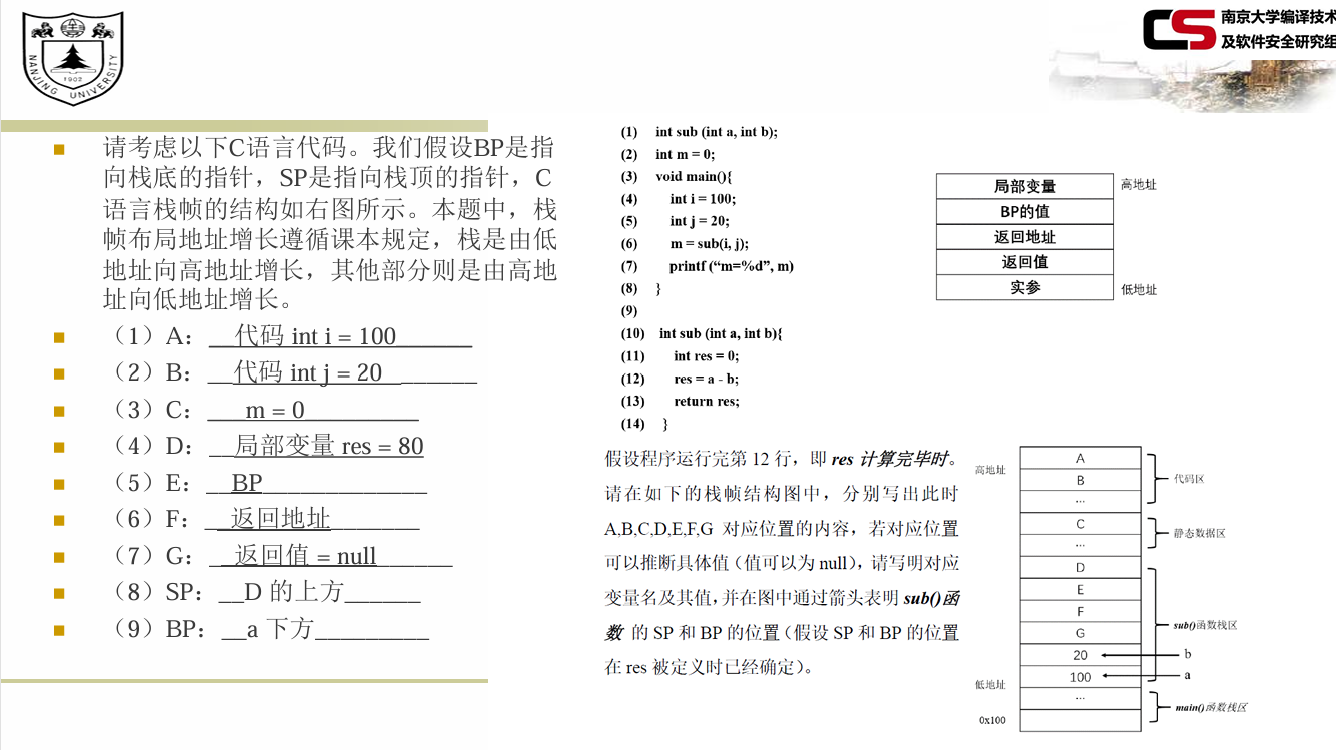

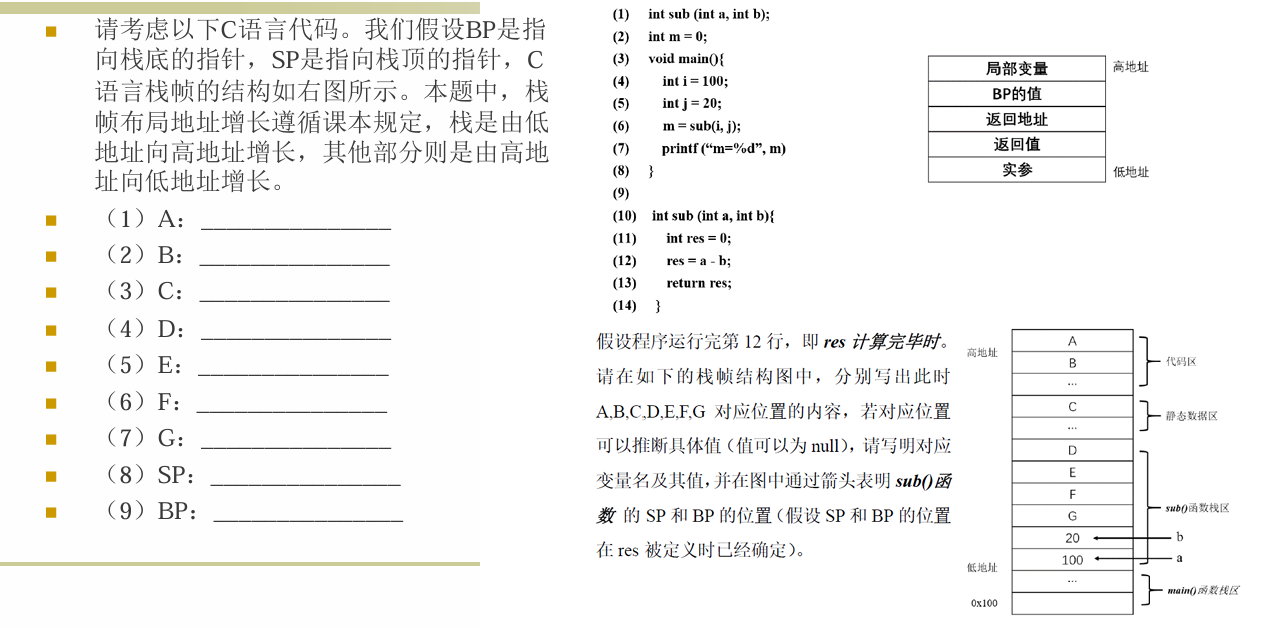

例题1：栈帧布局详解与正确解法

空间管理 (Space Management)

堆空间分配方法 (Heap Allocation)

Best-Fit (最佳适应)：分配能满足请求的最小空闲块。好处是保留大块内存，缺点是容易产生难以利用的小碎片。
First-Fit (首次适应)：分配第一个能容纳请求的空闲块。速度快，且通常具有较好的数据局部性。

垃圾回收 (Garbage Collection)

垃圾是指不可达的数据。垃圾回收通过自动回收不可达对象来管理内存。

1. 引用计数 (Reference Counting)

原理：每个对象维护一个计数器，记录指向它的指针数量。
维护方式：
- 分配时计数为 1。
- 参数传递、指针赋值 (u=v) 时，目标对象计数 +1，原对象计数 -1。
- 函数返回时，局部变量指向的对象计数 -1。
回收：当计数归零时，立即回收。
缺点：无法回收循环引用（如 A指向B，B指向A，且无外部引用时，计数不为0，但对象已不可达）。

2. 标记-清扫 (Mark-Sweep)

原理：
1. 标记：从根集（Root Set，如全局变量、栈上变量）出发，遍历所有可达对象，进行标记。
2. 清扫：扫描整个堆，回收未标记的对象。
缺点：会产生内存碎片（存活对象和空闲空间交错），且需要暂停整个程序（Stop-the-world）。

3. 标记-压缩 (Mark-Compact)

原理：在标记后，将存活的对象全部移动（压缩）到堆的一端，合并空闲空间。
优点：解决了碎片问题，分配速度快。
代价：移动对象开销大。

4. 拷贝回收 (Copying Collector)

原理：将堆分为两半（From空间和To空间）。只在From空间分配。From空间满时，将存活对象复制到To空间，然后交换角色。
优点：无碎片，分配速度快（只需移动指针）。
缺点：只能利用一半的堆空间，移动对象开销大。

5. 分代回收 (Generational GC)

原理：根据对象存活时间划分成新生代（Young）和老年代（Old）。
策略：新生代对象存活时间短，使用拷贝回收频繁清理。老年代对象存活久，使用标记-清扫或标记-压缩进行低频回收。

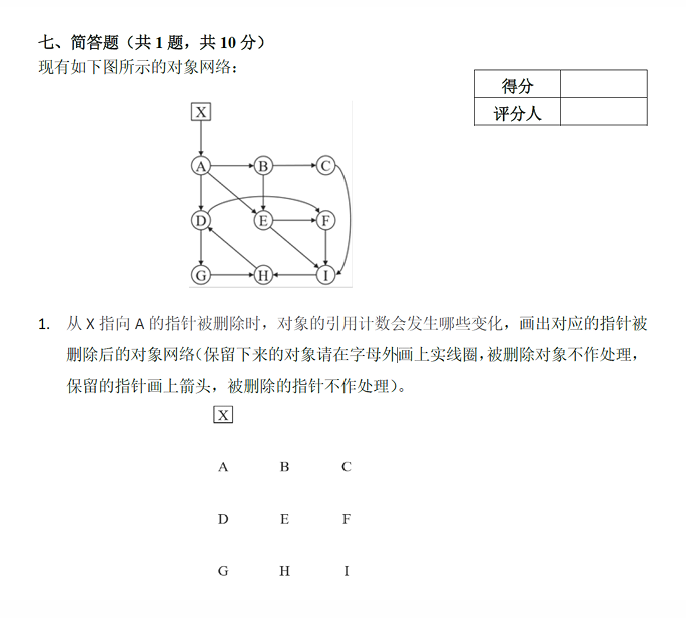

例题2：引用计数

代码生成与寄存器分配

代码生成器中的关键问题

代码生成器需要将中间代码（IR）映射为目标机器代码，主要面临以下三个核心挑战：

指令选择 (Instruction Selection)

复杂性因素：IR的层次、指令集体系结构的特性、要求的代码质量。
映射方式：一个形如 x = y + z 的语句通常被翻译为：
- LD R0, y (将 y 加载到寄存器 R0)
- ADD R0, R0, z (将 z 加到 R0)
- ST x, R0 (将 R0 存回 x)
优化机会：现代机器指令集丰富，同一条 IR 可能对应多种机器指令序列。例如 a = a + 1 可以直接使用 INC a 一条指令完成，无需加载和存储。

寄存器分配与指派

分配 (Allocation)：决定哪些变量在程序的哪个阶段放在寄存器中。
指派 (Assignment)：决定具体的某个变量放在哪个具体的寄存器（如 R0, R1）中。
核心目标：最大程度减少加载（LD）和保存（ST）指令，充分利用寄存器。

目标机器模型

三地址机器模型：具有加载、保存、计算、跳转等通用指令。
指令代价：通常每条指令有一个固定的代价（1 + 寻址模式代价）。生成最优代码通常是一个不可判定问题。

基于基本块与流图的优化

代码生成通常以基本块为单位进行。基本块是顺序执行的代码段，只在入口进入，只在出口离开。

基本块的划分

确定首指令（Leader）：
- 程序的第一条指令。
- 任何跳转指令的目标。
- 紧跟在跳转指令之后的指令。
划分块：从每个首指令开始，直到遇到下一个首指令（或程序结束）为止。

活跃性与后续使用信息 (Liveness & Next-Use)

作用：用于寄存器指派优化。如果一个变量在之后的代码中不再被使用（不活跃），其占用的寄存器可以立即被释放。
确定方法：从基本块的最后一条语句开始反向扫描。
- 对于语句 x = y + z：
  1. 记录当前活跃信息。
  2. 设置 x 为不活跃（被定值覆盖）。
  3. 设置 y 和 z 为活跃，并记录它们的下一次使用位置。

流图 (Flow Graph)

基本块作为图中的结点。
边：表示控制流（顺序执行或跳转）。
循环识别：流图的一个重要应用是识别循环，因为循环是程序运行时间最集中的部分。

基本块的 DAG 优化

DAG (有向无环图) 表示

叶子结点：代表变量的初始值或常量。
内部结点：代表三地址语句中的运算符。子节点是该运算的操作数。
关联变量：结点与一组变量关联，表示基本块中“最晚”对该变量定值的语句。

DAG 的主要优化

消除公共子表达式：如果在构建时发现相同的运算已经存在，则复用该结点，从而消除重复计算。
消除死代码：如果一个 DAG 结点没有关联任何活跃变量，且没有父节点，则该指令可以删除。
数组与指针的特殊处理：
- 由于数组赋值 a[j] = y 可能改变数组 a，因此在 DAG 中，赋值语句会杀死（Kill）所有依赖于该数组的先前取值结点。

基本块内的寄存器分配算法

核心指标

MAXLIVE：在基本块中任意一点，同时存活（活跃）的数值的最大数量。
- 若 MAXLIVE ≤ k（寄存器总数），则不需要溢出，分配极其简单。
- 若 MAXLIVE > k，则必须将部分值溢出（Spill）到内存中。

简单寄存器分配算法

目标：尽量将值保留在寄存器中，减少内存读写。

寄存器描述符：记录每个寄存器当前存放了哪些变量的值。
地址描述符：记录某个变量的值当前存放在哪里（寄存器、内存，或两者都有）。

`getReg` 函数的选择逻辑

为指令 x = y op z 选择寄存器的策略：

为操作数 y 选寄存器：
1. 若 y 已经在某个寄存器 R 中，选 R。
2. 若不在寄存器中，且有空闲寄存器，选一个空闲的。
3. 若没有空闲寄存器，寻找一个可替换的寄存器 R：
  - 如果 R 中的变量 v 不在其他地方需要（地址描述符表明仅在此处，且 v 不再活跃），直接覆盖。
  - 否则，生成 ST v, R (溢出)，将 v 写入内存再覆盖 R。
为结果 x 选寄存器 Rx：
- 通常选择与操作数 z 相同的寄存器，或选择存放 x 原值（如果已被覆盖）的寄存器。

算法流程示例

对于基本块结尾，如果变量 x 在出口处活跃且不在内存中，需生成 ST x, Rx。

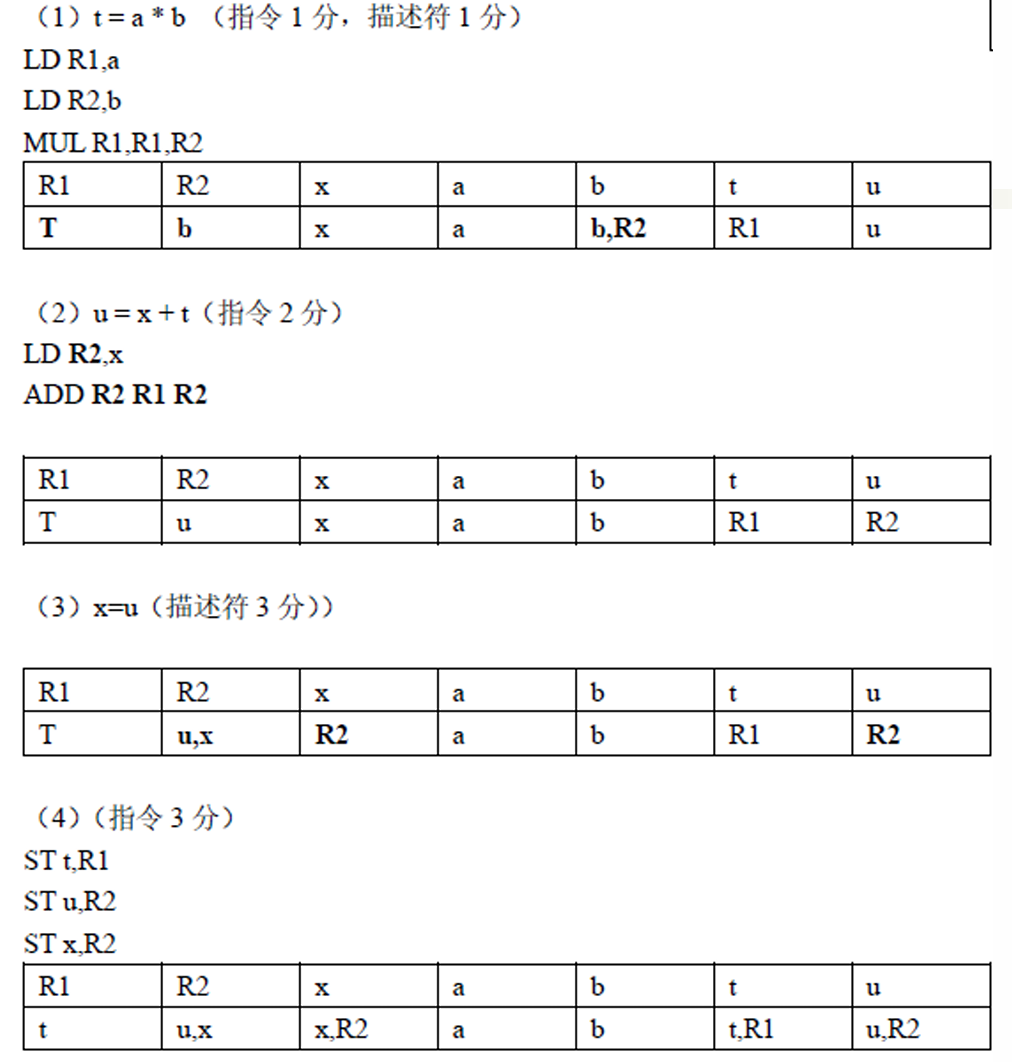

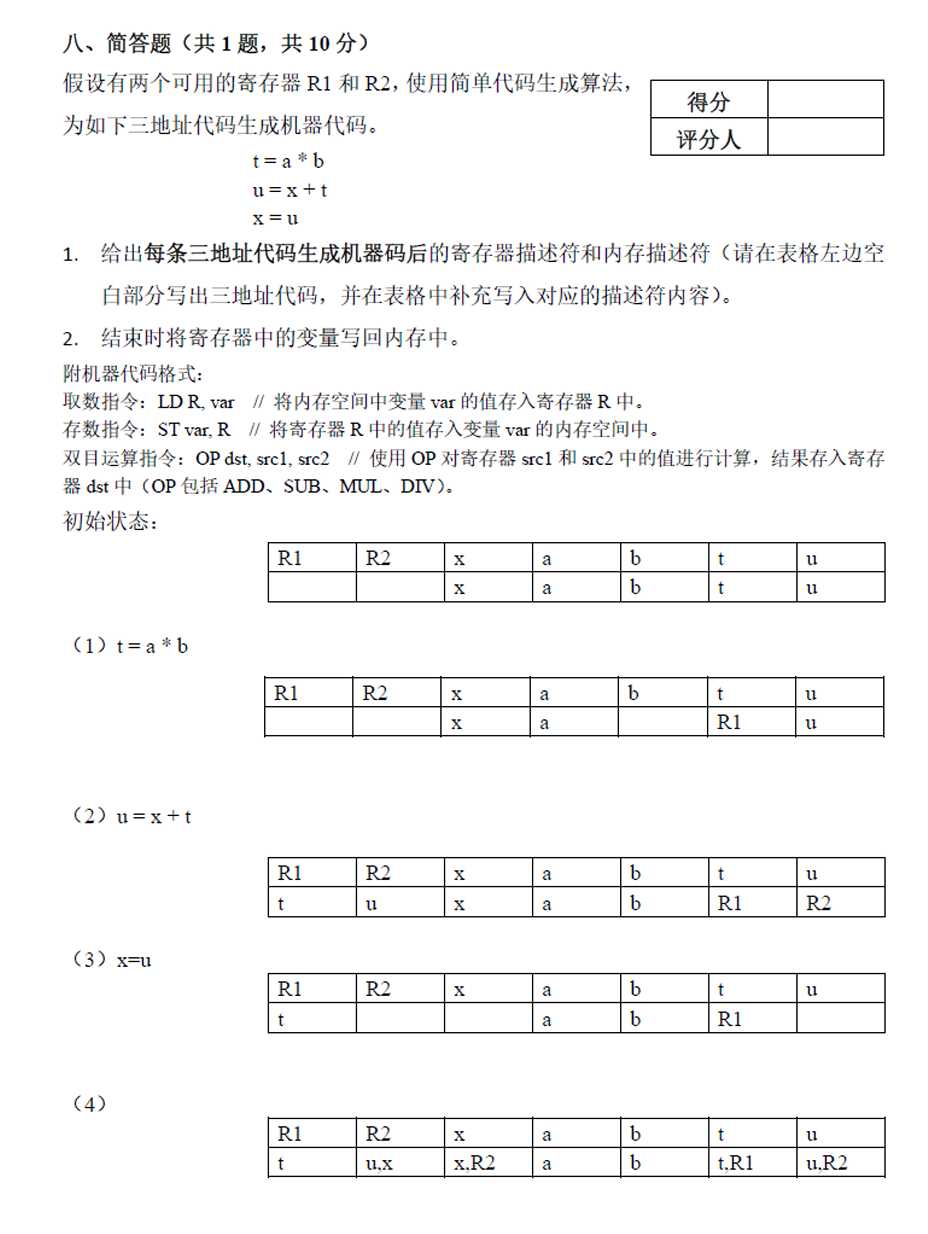

例题以及参考答案

总结核心考点

指令选择与指令代价：注意机器指令的寻址模式，如何用最少的代价完成 IR 映射。
基本块划分与 DAG：理解 DAG 如何消除公共子表达式和死代码，特别是数组取值的 DAG 构建（明确 a[j]=y 会杀死之前的 a[i] 取值）。
简单寄存器分配算法：掌握 getReg 的选择逻辑（找空闲 -> 找可覆盖 -> 发生溢出）。
描述符记录：必须熟练掌握如何通过更新寄存器描述符和地址描述符，来避免产生冗余的 LD 和 ST 指令。尤其是赋值语句 x=y 只需更新描述符即可。

机器无关优化——数据流分析

代码优化概述

代码优化：在目标代码中消除不必要的指令，或以更快的指令序列替换功能相同的序列。
机器无关优化：基于**数据流分析（Data Flow Analysis）**技术，收集程序运行时的数据流信息。
优化的主要来源：
1. 公共子表达式消除：避免重复计算相同的值。
2. 复制传播：消除不必要的中间赋值。
3. 死代码消除：删除永远不会被用到的计算。
4. 常量折叠：编译时直接计算出常量表达式的结果。

数据流分析基础

核心概念

程序点 (Program Points)：三地址语句之前或之后的位置。基本块内部语句之间逐次连接。
执行路径：从入口到某个点可能经过的指令序列。
数据流抽象：将可能出现在某个程序点上的程序状态总结为特性（如变量的值、可达性等），不管程序怎样运行，到达该点时特性均成立。

数据流分析基本模式

数据流分析是对一组约束方程的求解，主要分为正向和逆向两种方向。

基本组件：
- IN[s]：语句 s 执行前的数据流状态。
- OUT[s]：语句 s 执行后的数据流状态。
- 传递函数 (Transfer Function) $f_s$：描述语句 s 如何将输入状态转化为输出状态。如 $OUT[s] = gen_s \cup (IN[s] - kill_s)$。
- 交汇运算 (Meet Operator)：当控制流合并（多个前驱）时，如何合并多个输入状态。常见的有并集 ($\cup$) 和交集 ($\cap$)。

三大核心数据流分析技术

到达定值分析 (Reaching Definitions)

定义：
如果存在一条从定值 $d$ 后面的程序点到达点 $p$ 的路径，且该路径上该定值没有被杀死（即没有被重新赋值），那么定值 $d$ 到达 $p$。

直观含义：在点 $p$ 使用的变量值，可能由哪个 $d$ 定值产生。
主要用途：用于检测变量是否被未初始化使用，以及为后续优化提供基础。

数据流方程 (Forward)：

方向：前向 (Forwards)。从程序入口向出口传播。
边界条件：$OUT[ENTRY] = \varnothing$（入口基本块外部没有定值到达）。
传递函数：
- $gen_B$：基本块 B 中生成的定值集合（即块内部赋值语句产生的定值）。
- $kill_B$：基本块 B 中杀死的定值集合（即所有在块内被重新赋值的变量所对应的全局定值）。
- $OUT[B] = gen_B \cup (IN[B] - kill_B)$
交汇运算：并集 ($\cup$)。只要任一前驱的定值能到达，该定值就到达当前块。
- $IN[B] = \cup_{P \text{是 } B \text{的前驱}} OUT[P]$
迭代算法初始化：除 ENTRY 外，所有 OUT[B] 初始化为空集。

活跃变量分析 (Live Variables Analysis)

定义：
变量 $x$ 在程序点 $p$ 上活跃，当且仅当存在一条从 $p$ 开始的路径，该路径的末端使用了 $x$，且该路径上 $x$ 没有被重新定值（覆盖）。

直观含义：在当前程序点，变量 $x$ 的值在后续是否还会被用到。
主要用途：寄存器分配（如果一个变量不再活跃，其占用的寄存器可以被释放），以及死代码消除。

数据流方程 (Backward)：

方向：后向 (Backwards)。从程序出口向入口反向传播。
边界条件：$IN[EXIT] = \varnothing$（程序出口处没有变量是活跃的）。
传递函数：
- $use_B$：在块 B 中先被使用、后被定值的变量集合。即进入块之前就应该是活跃的。
- $def_B$：在块 B 中被定值且定值前未被使用的变量集合。即块内被覆盖的变量。
- $IN[B] = use_B \cup (OUT[B] - def_B)$
交汇运算：并集 ($\cup$)。如果一个变量在任一后继中是活跃的，那在当前块出口就是活跃的。
- $OUT[B] = \cup_{S \text{是 } B \text{的后继}} IN[S]$
迭代算法初始化：除 EXIT 外，所有 IN[B] 初始化为空集。

可用表达式分析 (Available Expressions)

定义：
表达式 $x+y$ 在程序点 $p$ 上可用，当且仅当从流图入口到达 $p$ 的每条路径都对 $x+y$ 进行了求值，且在最后一次求值之后，没有对 $x$ 或 $y$ 进行赋值。

直观含义：在这个点上，表达式已经计算过了，结果可以复用，不用重复计算。
主要用途：全局公共子表达式消除。
