TileLang-Puzzle-第三课

发表于 更新于 分类于 本文字数： 1.2k 阅读时长 ≈ 4 分钟

一行“T.copy”的旅行——从python到GPU指令，中间到底发生了什么？

GPU 存储金字塔

类比：桌面/书架/同一个房间/仓库/下楼走一趟

什么叫做“T.copy”

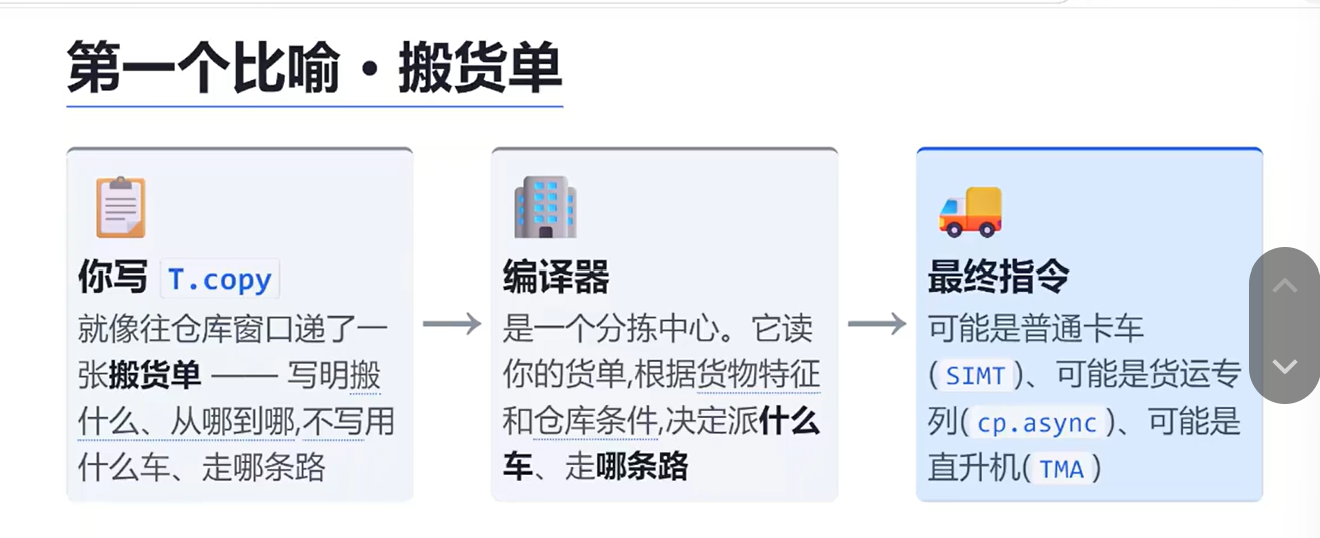

一个比喻：就像一个搬货单

tileLang的整体结构

1
2
3
4
5
6
7
8
9
10
11
12
13
tileLang/
├── tilelang/       Python 前端
| ├── language/     copy_op.py  <-- T.copy
| ├── transform/    IR 变换PASS 的py包装
| └── ...
|
├── src/            Cpp编译器后端
  ├── op/           通用IR算子
  ├── transform/
  └── backend/
      └── cuda/
          └── op/

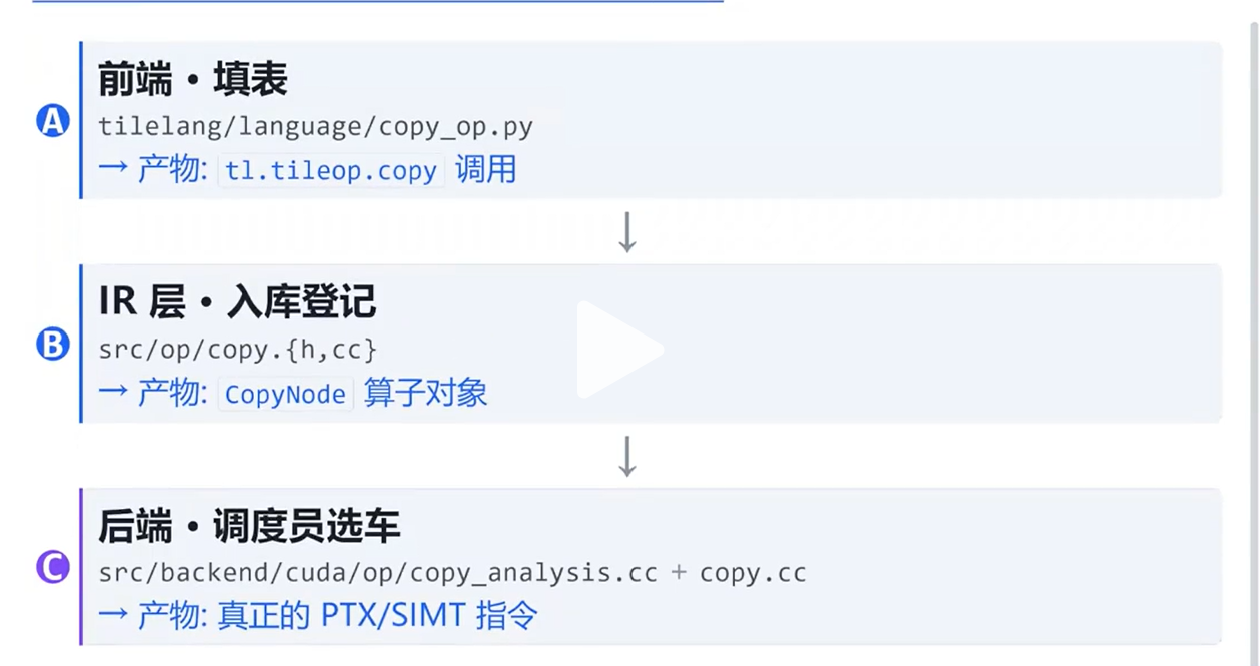

T.copy的三层旅行

总览

frontend

代码实现示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
def copy(src, dst, *,
         coalesced_width=None,
         disable_tma=False,
         eviction_policy=None,
         annotations=None,
         loop_layout=None):
    # 1. 归一化拷贝区域
    src, dst = _normalize_copy_regions(src, dst)

    # 2. 收集所有“开关”到 annotations 字典
    ann = annotations.copy() if annotations else {}
    if "disable_tma" not in ann and disable_tma:
        ann["disable_tma"] = disable_tma

    # 3. 构建并返回 IR 节点（打包搬运意图）
    return tirx.call_intrin("handle",
                            tirx.op.Op.get("tl.tileop.copy"),
                            src, dst, annotations = ann)

关键设计理念

步骤 含义 举例
归一化 确保 src/dst 为合法张量切片 _normalize_copy_regions()
塞进注解 所有性能开关放入 annotations disable_tma、eviction_policy
打包 IR 节点 用 tirx.call_intrin 创建 IR 节点 注册算子 "tl.tileop.copy"

核心总结

“前端只做一件事：把你的搬运意图打包成一个 IR 节点，把所有‘开关’塞进 annotations。”

设计优势

  • 前后端解耦：前端负责 API 友好与参数校验，后端负责代码生成与优化。
  • 易于扩展：新增开关只需在 annotations 中添加键值对，无需修改 IR 节点结构。
  • 统一接口：所有策略通过 annotations 字典传递，便于后续编译器流水线处理。

Layer B: IR

核心代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
class CopyNode : public TileOperatorNode {
public:
    Buffer src, dst;           // 谁搬，搬到哪
    Array<Range> src_range, dst_range; // 搬哪一块
    Optional<PrimExpr> dst_block;      // (cluster copy 用)
    Map<String, ObjectRef> annotations; // ← 所有开关都在这里
    // "coalesced_width", "disable_tma",
    // "parallel_loop_layout", ...

    // 关键的两个虚函数
    Stmt Lower(const LowerArgs &T, arith::Analyzer *analyzer) const override;
    LayoutMap InferLayout(const LayoutInferArgs &T, InferLevel level) const override;
};

字段含义

字段 含义 来源
src, dst 源/目标 Buffer 前端 T.copy 参数
src_range, dst_range 拷贝的具体范围 经 _normalize_copy_regions 处理
dst_block 用于 Cluster Copy 的目标块 前端透传
annotations 所有性能开关字典 Layer A 塞入的 disable_tma、coalesced_width 等

两个核心虚函数

函数 作用 具体职责
Lower() 降级为底层指令 根据 annotations 生成 TMA 指令、memcpy 或循环搬运
InferLayout() 计算内存布局 确定数据排布（如 Bank 对齐、行优先/列优先等）

核心总结

“IR 层就是一个数据容器 + 两个动作：InferLayout（算布局）和 Lower（落地）”

从 Layer A 到 Layer B 的流程

1
2
3
4
5
6
7
8
9
Layer A (前端)                            Layer B (IR层)
─────────────────────────────────────────────────────────────
用户调用 T.copy(...)                     CopyNode 定义数据
    │                                           ▲
    ▼                                           │
返回一个 IR 节点 (包含 annotations)      CopyNode 实例化
    │                                           │
    ▼                                           ▼
编译器流水线 → 进入 IR 层 → 调用 Lower() → 生成 CUDA 代码

Layer C · 后端「调度员选车」

核心功能

根据前端传递的 annotations 和数据特征，从高到低选择合适的 CUDA 拷贝指令。

决策流程（优先级链表）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
CopyInstSelection SelectCopyInstForLowering(...) {
    // 0. 特殊标记 → 走特殊路径
    if (GetBoolAnnotation(op, "is_gather4"))   return ...kBulkLoadGather4;
    if (GetBoolAnnotation(op, "is_scatter4"))  return ...kBulkStoreScatter4;

    // 体检：收集数据特征（scope/dtype/shape...）
    CopyFacts facts = AnalyzeCopyFacts(op, ctx);

    // 1. 显式 TMA 请求 → 必须 TMA，不行就报错
    if (facts.explicit_tma) { ... }

    // 2. 显式 cp.async 请求 → 必须 cp.async
    if (facts.explicit_cp_async || facts.no_implicit_async_commit_wait) { ... }

    // 3. 没禁用 TMA 且体检通过 → 走 TMA
    if (!facts.disable_tma && !facts.pass_context_disables_tma) {
        CopyInst inst = SelectTmaInst(facts, ...);
        if (inst != CopyInst::kInvalid) return Supported(inst);
    }

    // 4. 都不行 → 退回普通 SIMT
    return Supported(SelectSyncLikeInst(facts));
}

优先级列表（从高到低）

优先级 指令类型 触发条件 特点
特殊路径 kBulkLoadGather4 / kBulkStoreScatter4 前端标记 is_gather4 / is_scatter4 特定聚合/散播模式
1 显式 TMA explicit_tma == true 用户强制 TMA，否则报错
2 显式 cp.async explicit_cp_async 或 no_implicit_async_commit_wait 用户强制异步拷贝
3 TMA 指令 !disable_tma 且体检通过 自动选择最佳 TMA 变体
4 普通 SIMT 以上均不满足 回退到 memcpy 或循环拷贝

关键辅助函数

AnalyzeCopyFacts(op, ctx)
  • 作用：对拷贝操作做“体检”，收集关键信息：
    • 内存域（Global/Shared/Register）
    • 数据类型（float16/float32/int8 等）
    • 形状与对齐情况
    • 是否对齐到 128 位（向量化条件）
    • 是否存在 TMA 硬件支持
SelectTmaInst(facts)
  • 作用：根据 facts 选择具体的 TMA 指令变体：
    • cp.async.bulk（批量传输）
    • cp.async（异步传输）
    • cp.async.cg（cache global）
    • 若硬件不支持或条件不满足，返回 kInvalid

核心总结

“这就是分拣中心的大脑 —— 一个优先级链表。”

设计优势

优势 说明
高效决策 优先级链表快速选定最优指令
用户控制力 可通过 disable_tma、explicit_tma 干预决策
回退机制 高级指令不可用时回退到普通 SIMT，保证总能生成代码
易于扩展 未来新增指令只需在链表中插入对应优先级

完整流程

1
2
3
4
5
6
7
8
Layer A (前端)                  Layer B (IR 层)               Layer C (后端)
─────────────────────────────────────────────────────────────────────────────
T.copy(...)                   CopyNode                      SelectCopyInstForLowering
    │                              │                               │
    ▼                              ▼                               ▼
生成 IR 节点 (含 annotations)    实例化 CopyNode               优先级链表决策
                                ↓                               ↓
                            Lower() → 调用                  →  生成最终 CUDA 指令

在MetaX当中的不同

整体来说就是加上了一些新的内容，依旧兼容原先的CUDA
